9.3. A PIC12F510 mikrovezérlő GP1 kivezetés áramköre
A GP1/AN1/C1IN−/ICSPCLK kivezetés fő funkciója a kétirányú I/O működés szoftveres irányválasztással, szoftveres felhúzó ellenállás hozzárendeléssel és jelváltozásra történő ébresztéssel. További funkciók az analóg komparátor negatív bemenő csatlakozása, illetve az A/D-átalakító AN1 bemenő csatornájának külső csatlakozása.
Programozáskor a kivezetés soros adatbemenetként működik. Beépített állapotban történő programozás (ICSP) esetén a kivezetéshez kapcsolódó külső áramköri részletek is feszültség alá kerülnek, tervezésüket ennek megfelelően kell végezni.

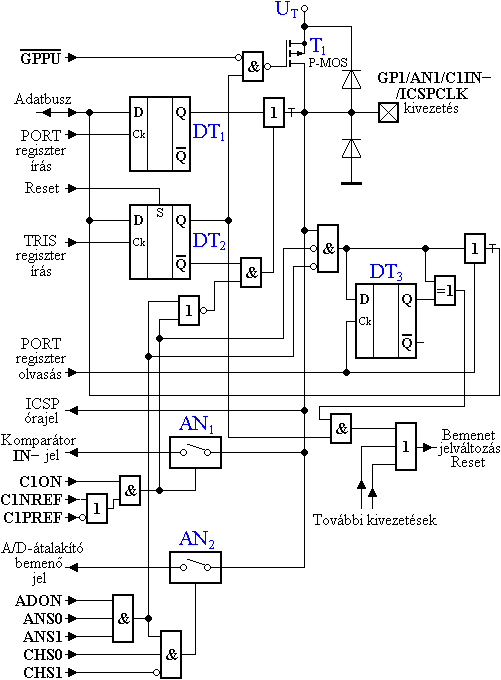

A következő ábrán a kivezetés áramköri környezetének vázlata látható.
9.3-1. Ábra
A DT1 tároló a GPIO regiszter 1. bitje, vagyis értéke a kimenetként konfigurált kivezetés kimenő szintjét állítja be.
A DT2 tároló a TRIS regiszter 1. bitje, értéke a kivezetés adatirányát állítja be.
A T1 tranzisztor a felhúzó ellenállás szerepét tölti be, bemenetként működő kivezetés esetén. Működése az OPTION regiszter bitjének "0"-ra állításával aktiválható.
A DT3 tároló az utolsó kiolvasáskor érvényes bemeneti értéket őrzi. Ennek felhasználásával van megvalósítva a bemenet jelváltozás Reset funkció, amely a készenléti üzemmódból való ébresztést végzi. Mivel a bemenet-változás jel az utolsó olvasáskor érvényes állapothoz viszonyított eltérés hatására jelenik meg, engedélyezett bemenet-változás ébresztés esetén a SLEEP utasítást megelőzően egy I/O olvasást kell végrehajtani, különben a készenléti üzemmód aktiválásakor azonnali ébresztés jöhet létre!
Ha az analóg komparátor működése a C1ON vezérlő jellel engedélyezve van, valamint a C1NREF vagy C1PREF vezérlő jellel az IN− kivezetés a komparátor valamelyik bemenetéhez hozzá van rendelve, a digitális I/O működés tiltódik és a kivezetés a komparátorra kapcsolódik.
Ha az A/D-átalakító működése az ADON vezérlő jellel engedélyezve van és a kivezetés az ANS0 és ANS1 vezérlő jelekkel az A/D-átalakítóhoz van rendelve, a digitális I/O működés tiltódik, valamint a CHS0 és CHS1 csatornaválasztó jelek megfelelő értékénél a kivezetés az A/D-átalakítóra kapcsolódik.
