4.1. A PIC12F510 mikrovezérlő Reset-áramköre

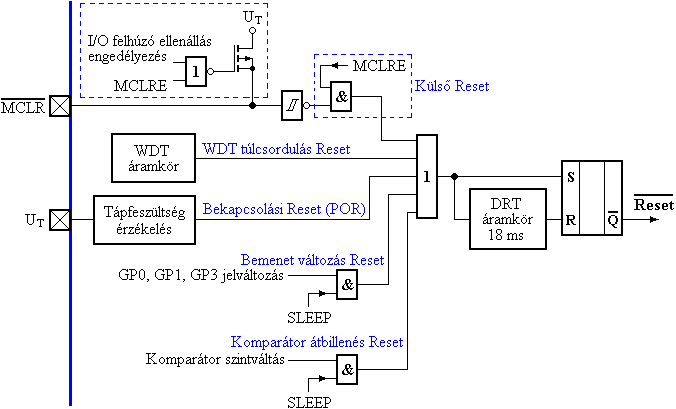

A következő ábrán a PIC12F510 mikrovezérlő Reset-áramköre látható.
4.1-1. Ábra
A PIC12F510 mikrovezérlő Reset-működését a következő jelenségek válthatják ki:
ˇ
Bekapcsolási Reset (POR) - a mikrovezérlő tápfeszültség alá helyezésekor;
ˇ
Külső Reset - az
bemenetre adott logikai "0"-szint hatására (ha a külső Reset a konfigurációs biztosítékok MCLRE vezérlő bitjével engedélyezve van);
ˇ
Programfutás felügyeleti időzítő (WDT) Reset - a WDT áramkör túlcsordulásakor (ha annak működése a konfigurációs biztosítékok WDTE vezérlő bitjével engedélyezve van);
ˇ
Bemenet változás Reset - készenléti üzemmódban, a GP0, GP1 vagy GP3 bemenet szintváltásakor (ha az OPTION regiszter
vezérlő bitjével engedélyezve van);
ˇ
Komparátor átbillenés Reset - az analóg komparátor kimenet szintváltásakor (ha a CM1CON0 regiszter
vezérlő bitjével engedélyezve van).
A belső Reset-impulzus 18 ms-os (vagy 1,125 ms-os, illetve 10 µs-os) hosszát a Reset-időzítő egység (DRT) határozza meg.
A Reset-áramkör időzítési értékeit mutatja be a következő táblázat.
| Megnevezés | Érték | Feltételek | ||
|---|---|---|---|---|
| Min. | Tip. | Max. | ||
| bemenet Reset-impulzus szélessége |
2000 ns | - | - | UT = 5 V |
| Programfutás felügyeleti időzítő (WDT) lefutási ideje | 9 ms | 18 ms | 30 ms | UT = 5 V, PIC12F510-I, T = -40..+85 °C |
| 9 ms | 18 ms | 40 ms | UT = 5 V, PIC12F510-E, T = -40..+125 °C | |
| Az indulás késleltető áramkör (DRT) lefutási ideje bekapcsolási Reset (POR) esetén, XT és LP oszcillátor üzemmódban | 9 ms | 18 ms | 30 ms | UT = 5 V, PIC12F510-I, T = -40..+85 °C |
| 9 ms | 18 ms | 40 ms | UT = 5 V, PIC12F510-E, T = -40..+125 °C | |
| Az indulás késleltető áramkör (DRT) lefutási ideje bekapcsolási Reset (POR) esetén, INTRC és EXTRC oszcillátor üzemmódban | 0,56 ms | 1,125 ms | 1,875 ms | UT = 5 V, PIC12F510-I, T = -40..+85 °C |
| 0,56 ms | 1,125 ms | 2,5 ms | UT = 5 V, PIC12F510-E, T = -40..+125 °C | |
| Az indulás késleltető áramkör (DRT) lefutási ideje egyéb Reset-esetekben | 9 ms | 18 ms | 40 ms | XT és LP üzemmódokban |
| 5 µs | 10 µs | 22 µs | INTRC és EXTRC üzemmódokban | |
| Az I/O kivezetések nagyimpedanciásra váltása az bemenetre adott L-impulzus kezdetétől számítva |
- | - | 2000 ns | - |
A tápfeszültség lassú felfutása és erős ingadozása esetén kevés lehet az indulás késleltető áramkör (DRT) által biztosított Reset-impulzus időtartama, illetve a tápfeszültség nagymértékű csökkenése működési hibát okozhat. Ilyen esetekben szükség lehet külső Reset-áramkörök alkalmazására, amelyek biztosítják a mikrovezérlő szabályszerű működését. Egy külső időzítő áramkör késleltetése tetszőlegesre állítható, illetve megoldható a tápfeszültség figyelése is. A külső Reset-áramkör felépíthető diszkrét elemekből, vagy megoldható speciális integrált Reset-áramkörökkel.
A bemutatott részegységek és lehetséges külső Reset-megoldások részletes leírása megtalálható a Kisteljesítményű 8 bites PIC mikrovezérlők Felhasználói Kézikönyvben.
