A GP2/AN2/T0CKI/C1OUT kivezetés fő funkciója a kétirányú I/O működés szoftveres irányválasztással. További funkciók az analóg komparátor digitális kimeneti csatlakozása, az A/D-átalakító AN2 bemenő csatornájának külső csatlakozása, illetve a Timer 0 időzítő/számláló egység külső bemenő csatlakozása.

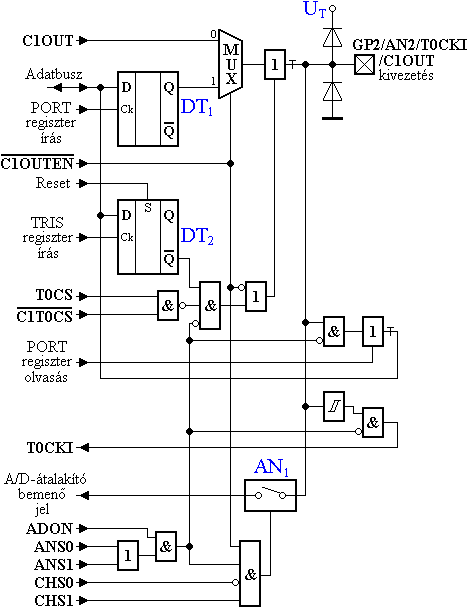

      A következő ábrán a kivezetés áramköri környezetének vázlata látható.

9.4-1. Ábra

      A DT₁ tároló a GPIO regiszter 2. bitje, vagyis értéke a kimenetként konfigurált kivezetés kimenő szintjét állítja be.
      A DT₂ tároló a TRIS regiszter 2. bitje, értéke a kivezetés adatirányát állítja be. A TRIS regiszter "0" értékével kimenetként konfigurált kivezetés csak abban az esetben működik I/O kimenetként, ha a kivezetés nincs egyéb perifériához rendelve.
      Ha az analóg komparátor kimenő jelének kivezetése a vezérlő jellel engedélyezve van, a komparátor kimenete a meghajtó fokozaton keresztül a kivezetésre kapcsolódik. (A kivezetés A/D-átalakító bemenetként való működése tiltódik.)
      Ha az A/D-átalakító működése az ADON vezérlő jellel engedélyezve van és a kivezetés az ANS0 és ANS1 vezérlő jelekkel az A/D-átalakítóhoz van rendelve, a digitális I/O működés tiltódik, valamint a CHS0 és CHS1 csatornaválasztó jelek megfelelő értékénél a kivezetés az A/D-átalakítóra kapcsolódik.
      A Timer 0 léptető jelét kiválasztó T0CS jel "1" értéke (külső léptetés) nagyimpedanciás állapotban tartja a kivezetést. A T0CS és jelek "1" értéke és a vezérlő jel "0" értéke mellett a komparátor kimenő jele lépteti a Timer 0 számlálót és a kimenő jel megjelenik a mikrovezérlő kivezetésen is. A T0CS jel "1" értéke és a vezérlő jel "0" értéke mellett a komparátor kimenő jele lépteti a Timer 0 számlálót, de a kivezetésre nem kerül rá a komparátor jele még a vezérlő jel "0" értéke mellett sem. (A és jelek további kapcsolatát a Timer 0-t és az analóg komparátort bemutató fejezetek írják le.)
