11.1. A PIC12F510 mikrovezérlő analóg komparátora



      A PIC12F510 mikrovezérlő 1db analóg komparátort tartalmaz, amely külső analóg jelek és/vagy a belső referenciafeszültség folyamatos összehasonlítását végzi, valamint kimenő jele szoftveresen kiolvasható és a GP2/C1OUT kivezetésre kivezethető.

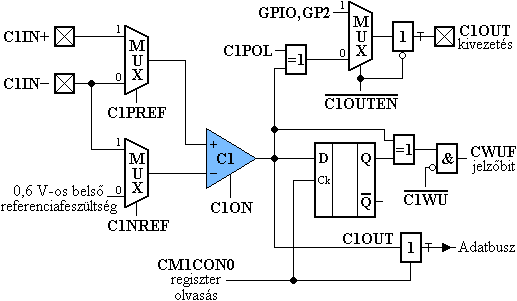

      Az analóg komparátor áramköri környezetének blokkvázlata látható a következő ábrán.

Az analóg komparátor környezetének blokkvázlata
11.1-1. Ábra

      Az analóg komparátor és segédáramkörének jellemzői:
     ˇ Az analóg komparátor egység bekapcsolása a CM1CON0 regiszter C1ON vezérlő bitjének "1"-re állításával lehetséges (a fogyasztás minimalizálására használaton kívül az analóg komparátort célszerű kikapcsolt állapotban tartani);
     ˇ Az analóg komparátor mindkét analóg bemenetéhez különböző feszültségforrások választhatók ki a CM1CON0 regiszter C1PREF és C1NREF vezérlő bitjeivel (a lehetséges feszültségforrásokat és a kiválasztásukhoz szükséges beállításokat a fenti ábra mutatja be);
     ˇ A komparátor kimenő jele a CM1CON0 regiszter C1OUT bitjének olvasásával kérdezhető le;
     ˇ A komparátor kimenő jele a CM1CON0 regiszter vezérlő bitjének "0"-ra állításával kivezethető a mikrovezérlő GP2/C1OUT kivezetésére;
     ˇ A komparátor kivezetett kimenő jelének polaritása megfordítható (értéke negálható) a CM1CON0 regiszter C1POL vezérlő bitjének "0"-ra állításával;
     ˇ A mikrovezérlő készenléti üzemmódjában az engedélyezett komparátor tovább működik, kimenő jele a bemenő jeleknek megfelelően változik és a komparátor átbillenés Reset engedélyezése esetén, jelváltozásra Reset-működés indul, a mikrovezérlő kilép a készenléti üzemmódból. A komparátor átbillenés Reset a CM1CON0 regiszter vezérlő bitjének "0"-ra állításával engedélyezhető. Mivel a komparátor értékváltás jel az utolsó olvasáskor érvényes állapothoz viszonyított eltérés hatására jelenik meg, engedélyezett komparátor átbillenés Reset esetén a SLEEP utasítást megelőzően a CM1CON0 regiszteren egy I/O olvasást kell végrehajtani, különben a készenléti üzemmód aktiválásakor azonnali Reset jöhet létre! A komparátor átbillenés Reset indítása a STATUS regiszter CWUF jelzőbitjét "1"-re állítja, amely egyéb Reset-működés hatására automatikusan újra "0"-ra áll be vagy szoftveresen törölhető.

      Lehetőség van a Timer 0 számláló egység komparátor kimenetről való léptetésére, amelynek engedélyezése a CM1CON0 regiszter vezérlő bitjének "0"-ra állításával lehetséges.

      Ha az analóg komparátor bemenő analóg feszültsége, annak kikapcsolása után a digitális bemeneteken marad, bizonyos feszültségértékeknél a digitális bemeneti fokozat határozatlan állapotát (kimenetének oszcillációját) okozhatja, amely a mikrovezérlő áramfelvételét megnöveli!

Vissza a lap tetejére

      Az analóg komparátor elektromos jellemzőit mutatja be a következő táblázat.

11.1-1. Táblázat
Megnevezés Érték Feltételek
Min. Tip. Max.
Komparátor tápáram - 0,015 mA - UT = 2 V
Belső 0,6 V-os referenciafeszültség tápárama - 0,08 mA - UT = 2 V
Komparátor bemeneti ofszetfeszültség - ±3 mV ±10 mV -
Komparátor bemenő feszültség 0 V - UT - 1,5 V -
Komparátor bemenetek kapacitása - 5 pF - -
Komparátor bemenetek bemenő árama - ±500 nA - -
Komparátor közös módusú elnyomás 55 dB - - -
Komparátor válaszidő - 150 ns 400 ns Az egyik bemenet: (UT - 1,5 V)/2, a másik bemenet a földpontról felfut UT - 1,5 V-ra
Komparátor fix feszültségreferencia 0,55 V 0,6 V 0,65 V -
Analóg feszültségforrás ajánlott kimenő ellenállása - - 10 kΩ -
