A GP0/AN0/C1IN+/ICSPDAT kivezetés fő funkciója a kétirányú I/O működés szoftveres irányválasztással, szoftveres felhúzó ellenállás hozzárendeléssel és jelváltozásra történő ébresztéssel. További funkciók az analóg komparátor pozitív bemenő csatlakozása, illetve az A/D-átalakító AN0 bemenő csatornájának külső csatlakozása.
      Programozáskor a kivezetés soros adatbemenetként működik. Beépített állapotban történő programozás (ICSP) esetén a kivezetéshez kapcsolódó külső áramköri részletek is feszültség alá kerülnek, tervezésüket ennek megfelelően kell végezni.

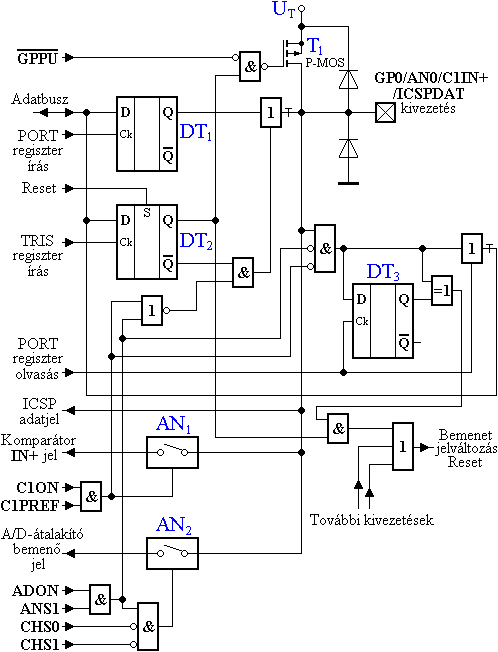

      A következő ábrán a kivezetés áramköri környezetének vázlata látható.

9.2-1. Ábra

      A DT₁ tároló a GPIO regiszter 0. bitje, vagyis értéke a kimenetként konfigurált kivezetés kimenő szintjét állítja be.
      A DT₂ tároló a TRIS regiszter 0. bitje, értéke a kivezetés adatirányát állítja be.
      A T₁ tranzisztor a felhúzó ellenállás szerepét tölti be, bemenetként működő kivezetés esetén. Működése az OPTION regiszter bitjének "0"-ra állításával aktiválható.
      A DT₃ tároló az utolsó kiolvasáskor érvényes bemeneti értéket őrzi. Ennek felhasználásával van megvalósítva a bemenet jelváltozás Reset funkció, amely a készenléti üzemmódból való ébresztést végzi. Mivel a bemenet-változás jel az utolsó olvasáskor érvényes állapothoz viszonyított eltérés hatására jelenik meg, engedélyezett bemenet-változás ébresztés esetén a SLEEP utasítást megelőzően egy I/O olvasást kell végrehajtani, különben a készenléti üzemmód aktiválásakor azonnali ébresztés jöhet létre!
      Ha az analóg komparátor működése a C1ON vezérlő jellel engedélyezve van, valamint a komparátor "+" bemenetéhez a C1PREF vezérlő jellel az IN+ kivezetés van hozzárendelve, a digitális I/O működés tiltódik és a kivezetés a komparátorra kapcsolódik.
      Ha az A/D-átalakító működése az ADON vezérlő jellel engedélyezve van és a kivezetés az ANS1 vezérlő jellel az A/D-átalakítóhoz van rendelve, a digitális I/O működés tiltódik, valamint a CHS0 és CHS1 csatornaválasztó jelek "0" értékénél a kivezetés az A/D-átalakítóra kapcsolódik.
