5.1. A PIC16F505 mikrovezérlő programfutás felügyeleti áramköre (WDT)

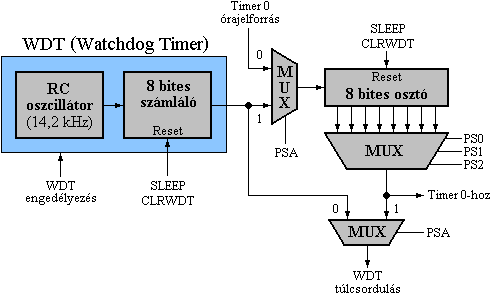

      A következő ábrán a PIC16F505 mikrovezérlő programfutás felügyeleti időzítő áramkörének (WDT - Watchdog Timer) környezete látható.

A PIC16F505 mikrovezérlő programfutás felügyeleti időzítő áramkörének környezete
5.1-1. Ábra

      Az engedélyezett WDT áramkör túlcsordulásakor Reset-folyamat indul meg és a STATUS regiszter jelzőbitje "0"-ra vált.
      A WDT áramkör névleges lefutási ideje 18 ms, amely erősen függ a hőmérséklettől és a mikrovezérlő tápfeszültségétől. Az áramkörhöz rendelhető egy 8-bites utóosztó, amellyel a lefutási időtartam névleges 2,3 s-ig növelhető.
      Mivel az áramkörnek független RC oszcillátora van, készenléti üzemmódban is működik, felhasználható a készenléti üzemmódból való ébresztésre, illetve a WDT működése esetén az ébresztés minden esetben megtörténik, nem tiltható le.
      A WDT számlálójának és utóosztójának számlánca nullázódik a CLRWDT és SLEEP utasítások hatására, valamint a készenléti üzemmódból való kilépéskor.
      A WDT áramkör működésének engedélyezése a konfigurációs biztosítékok WDTE vezérlő bitjének "1" értékre programozásával történhet.
      Az utóosztó áramkör WDT-hez rendelése és osztási arányának beállítása az OPTION regiszter PSA, illetve PS0..PS2 vezérlő bitjeivel történik. (A WDT-hez alkalmazható utóosztó egyben a Timer 0 előosztója is, amelyet a két áramkör együttesen nem használhat.)
      A következő táblázat a WDT áramkör elektromos jellemzőit mutatja be.

5.1-1. Táblázat
Megnevezés Érték Feltételek
Min. Tip. Max.
WDT lefutási ideje 9 ms 18 ms 30 ms UT = 5 V, PIC16F505-I, T = -40..+85 °C
9 ms 18 ms 40 ms UT = 5 V, PIC16F505-E, T = -40..+125 °C
WDT tápáram - 1 µA - UT = 2 V

      A WDT áramkör részletes bemutatása, programozási javaslatai és időkifutásának jelleggörbéi megtalálhatók a Kisteljesítményű 8 bites PIC mikrovezérlők Felhasználói Kézikönyvben.
