3.3. A PIC16F505 mikrovezérlő működtetése külső órajellel
A PIC16F505 mikrovezérlő külső órajelről is működtethető, annak EC, HS, XT és LP oszcillátor üzemmódjában. A külső órajelet az RB5/OSC1/CLKIN kivezetésre kell kapcsolni.
A külső órajel időzítési viszonyainak meg kell felelniük az alábbi követelményeknek.
| Megnevezés | Érték | Feltételek | ||
|---|---|---|---|---|
| Min. | Tip. | Max. | ||
| Külső órajel frekvenciája | 0 Hz | - | 20 MHz | EC és HS üzemmódban |
| 0 Hz | - | 4 MHz | XT üzemmódban | |
| 0 Hz | - | 200 kHz | LP üzemmódban | |
| Külső órajel L és H szintjének időtartama | 10 ns | - | - | EC és HS üzemmódban |
| 50 ns | - | - | XT üzemmódban | |
| 2000 ns | - | - | LP üzemmódban | |
| Külső órajel fel- és lefutási idő | - | - | 15 ns | EC és HS üzemmódban |
| - | - | 25 ns | XT üzemmódban | |
| - | - | 50 ns | LP üzemmódban | |
A következő ábra a PIC16F505 mikrovezérlő külső órajellel való meghajtását mutatja be annak EC üzemmódjában, amikor az OSC2 kivezetés általános I/O csatlakozóként működik.
3.3-1. Ábra

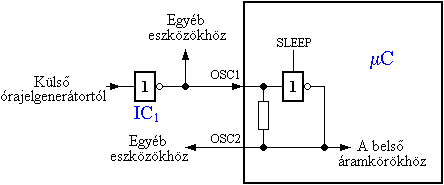

A következő ábra a PIC16F505 mikrovezérlő órajelgenerátorának külső órajellel való meghajtását mutatja be, annak HS, XT és LP oszcillátor üzemmódjában.
3.3-2. Ábra
Látható, hogy az OSC2 kivezetésen megjelenő órajel a mikrovezérlő készenléti üzemmódjában szünetel, így az OSC2 kivezetés órajelének felhasználásával megoldható más áramkörök együttes készenléti üzemmódba helyezése.

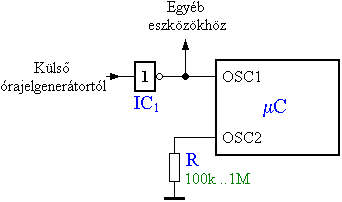

Felhasználás hiányában az OSC2 kivezetés bekötés nélkül hagyható, de a nagyobb zavarvédettség elérésére egy ellenálláson keresztül a földpontra köthető.
3.3-3. Ábra
Figyelembe kell venni, hogy az R ellenállás a mikrovezérlő fogyasztását bizonyos mértékben növeli!
