3.1. A PIC16F505 mikrovezérlő oszcillátor kiválasztása



      A PIC16F505 mikrovezérlő a következő oszcillátor üzemmódokban működtethető:
     ˇ INTRC - 4 MHz-es precíziós belső RC-oszcillátor kalibrációs lehetőséggel (az OSC1 és OSC2 csatlakozás általános I/O kivezetés);
     ˇ INTRC CLKOUT - 4 MHz-es precíziós belső RC-oszcillátor kalibrációs lehetőséggel (az OSC1 csatlakozás általános I/O kivezetés, az OSC2 csatlakozás fOSC/4 frekvenciájú órajel kimenet);
     ˇ EXTRC - külső elemekkel (1db ellenállás, 1db kondenzátor) beállított RC-oszcillátor (az OSC2 csatlakozás általános I/O kivezetés);
     ˇ EXTRC CLKOUT - külső elemekkel (1db ellenállás, 1db kondenzátor) beállított RC-oszcillátor (az OSC2 csatlakozás fOSC/4 frekvenciájú órajel kimenet);
     ˇ EC - 0..20 MHz-es külső órajel (az OSC2 csatlakozás általános I/O kivezetés);
     ˇ HS - kvarckristállyal vagy kerámia-rezonátorral beállított oszcillátor 4..20 MHz-ig;
     ˇ XT - kvarckristállyal vagy kerámia-rezonátorral beállított oszcillátor 4 MHz-ig;
     ˇ LP - alacsony-frekvenciás kvarckristállyal beállított oszcillátor 200 kHz-ig.
      Az egyes üzemmódok részletes bemutatása megtalálható a Kisteljesítményű 8 bites PIC mikrovezérlők Felhasználói Kézikönyvben.

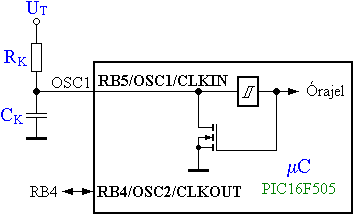

      Órajel kimenet nélküli EXTRC üzemmódban a külső elemek az OSC1 kivezetésre kapcsolódnak, az OSC2 kivezetés általános I/O csatlakozóként működik.

A PIC16F505 mikrovezérlő órajel nélküli EXTRC oszcillátor üzemmódja
3.1-1. Ábra

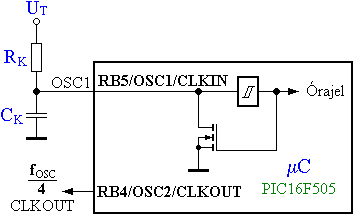

      EXTRC CLKOUT üzemmódban az OSC2 kivezetés fOSC/4 frekvenciájú órajel kimenetként működik.

A PIC16F505 mikrovezérlő EXTRC CLKOUT oszcillátor üzemmódja
3.1-2. Ábra

Vissza a lap tetejére

      EC üzemmódban az OSC2 kivezetés általános I/O csatlakozóként működik.

A PIC16F505 mikrovezérlő EC oszcillátor üzemmódja
3.1-3. Ábra

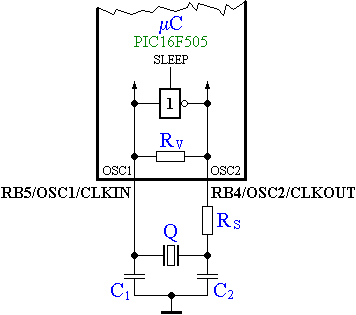

      HS, XT és LP üzemmódokban az alábbi ábrának megfelelően egy kvarckristály vagy egy kerámia rezonátor alkalmazásával kell az órajelgenerátort felépíteni. A külső alkatrészek a mikrovezérlő OSC1 és OSC2 kivezetéséhez kapcsolódnak.

A PIC16F505 mikrovezérlő HS, XT és LP oszcillátor üzemmódja
3.1-4. Ábra

Vissza a lap tetejére

      A PIC16F505 mikrovezérlő oszcillátor üzemmódjának kiválasztása a konfigurációs szó alsó három bitjének beállításával történik a mikrovezérlő felprogramozásakor.
      A következő táblázat a beállítandó értékeket ismerteti.

3.1-1. Táblázat
Üzemmód FOSC2 FOSC1 FOSC0
LP 0 0 0
XT 0 0 1
HS 0 1 0
EC 0 1 1
INTRC 1 0 0
INTRC CLKOUT 1 0 1
EXTRC 1 1 0
EXTRC CLKOUT 1 1 1
