4.1. A PIC12F508 mikrovezérlő Reset-áramköre

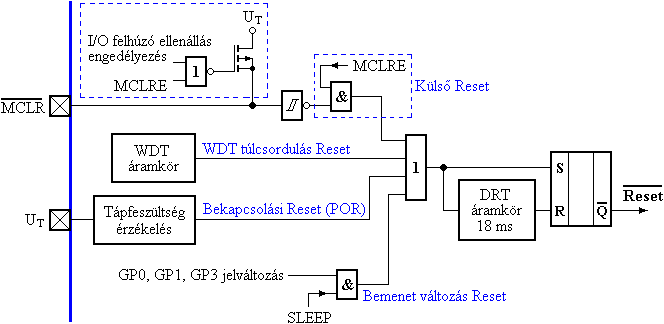

      A következő ábrán a PIC12F508 mikrovezérlő Reset-áramköre látható.

4.1-1. Ábra

      A PIC12F508 mikrovezérlő Reset-működését a következő jelenségek válthatják ki:
     · Bekapcsolási Reset (POR) - a mikrovezérlő tápfeszültség alá helyezésekor;
     · Külső Reset - az bemenetre adott logikai "0"-szint hatására (ha a külső Reset a konfigurációs biztosítékok MCLRE vezérlő bitjével engedélyezve van);
     · Programfutás felügyeleti időzítő (WDT) Reset - a WDT áramkör túlcsordulásakor (ha annak működése a konfigurációs biztosítékok WDTE vezérlő bitjével engedélyezve van);
     · Bemenet változás Reset - készenléti üzemmódban, a GP0, GP1 vagy GP3 bemenet szintváltásakor (ha az OPTION regiszter vezérlő bitjével engedélyezve van).
      A belső Reset-impulzus 18 ms-os (10 µs-os) hosszát a Reset-időzítő egység (DRT) határozza meg.
      A Reset-áramkör időzítési értékeit mutatja be a következő táblázat.

4.1-1. Táblázat

Megnevezés	Érték			Feltételek
	Min.	Tip.	Max.
bemenet Reset-impulzus szélessége	2000 ns	-	-	UT = 5 V
Programfutás felügyeleti időzítő (WDT) lefutási ideje	9 ms	18 ms	30 ms	UT = 5 V, PIC12F508-I, T = -40..+85 °C
	9 ms	18 ms	40 ms	UT = 5 V, PIC12F508-E, T = -40..+125 °C
Az indulás késleltető áramkör (DRT) lefutási ideje bekapcsolási Reset (POR) esetén	9 ms	18 ms	30 ms	UT = 5 V, PIC12F508-I, T = -40..+85 °C
	9 ms	18 ms	40 ms	UT = 5 V, PIC12F508-E, T = -40..+125 °C
Az indulás késleltető áramkör (DRT) lefutási ideje egyéb esetekben	-	18 ms	-	XT és LP üzemmódokban
	-	10 µs	-	INTRC és EXTRC üzemmódokban
Az I/O kivezetések nagyimpedanciásra váltása az bemenetre adott L-impulzus kezdetétől számítva	-	-	2000 ns	-

      A tápfeszültség lassú felfutása és erős ingadozása esetén kevés lehet az indulás késleltető áramkör (DRT) által biztosított Reset-impulzus időtartama, illetve a tápfeszültség nagymértékű csökkenése működési hibát okozhat. Ilyen esetekben szükség lehet külső Reset-áramkörök alkalmazására, amelyek biztosítják a mikrovezérlő szabályszerű működését. Egy külső időzítő áramkör késleltetése tetszőlegesre állítható, illetve megoldható a tápfeszültség figyelése is. A külső Reset-áramkör felépíthető diszkrét elemekből, vagy megoldható speciális integrált Reset-áramkörökkel.

      A bemutatott részegységek és lehetséges külső Reset-megoldások részletes leírása megtalálható a Kisteljesítményű 8 bites PIC mikrovezérlők Felhasználói Kézikönyvben.
