3.3. A PIC12F508 mikrovezérlő működtetése külső órajellel
A PIC12F508 mikrovezérlő külső órajelről is működtethető, annak XT és LP oszcillátor üzemmódjában. A külső órajelet az OSC1/CLKIN kivezetésre kell kapcsolni. Az OSC2 kivezetésen megjelenik egy ellenfázisú órajel, ami szintén felhasználható más áramkörökhöz.
A külső órajel időzítési viszonyainak meg kell felelniük az alábbi követelményeknek.
| Megnevezés | Érték | Feltételek | ||
|---|---|---|---|---|
| Min. | Tip. | Max. | ||
| Külső órajel frekvenciája | 0 Hz | - | 4 MHz | XT üzemmódban |
| 0 Hz | - | 200 kHz | LP üzemmódban | |
| Külső órajel L és H szintjének időtartama | 50 ns | - | - | XT üzemmódban |
| 2000 ns | - | - | LP üzemmódban | |
| Külső órajel fel- és lefutási idő | - | - | 25 ns | XT üzemmódban |
| - | - | 50 ns | LP üzemmódban | |

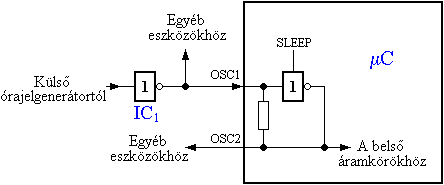

A következő ábra a PIC12F508 mikrovezérlő órajelgenerátorának külső órajellel való meghajtását mutatja be.
3.3-1. Ábra
Látható, hogy az OSC2 kivezetésen megjelenő órajel a mikrovezérlő készenléti üzemmódjában szünetel, így az OSC2 kivezetés órajelének felhasználásával megoldható más áramkörök együttes készenléti üzemmódba helyezése.

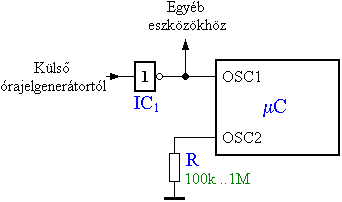

Felhasználás hiányában az OSC2 kivezetés bekötés nélkül hagyható, de a nagyobb zavarvédettség elérésére egy ellenálláson keresztül a földpontra köthető.
3.3-2. Ábra
Figyelembe kell venni, hogy az R ellenállás a mikrovezérlő fogyasztását bizonyos mértékben növeli.
