3.1. A PIC12F508 mikrovezérlő oszcillátor kiválasztása



      A PIC12F508 mikrovezérlő a következő oszcillátor üzemmódokban működtethető:
     ˇ INTRC - 4 MHz-es precíziós belső RC-oszcillátor kalibrációs lehetőséggel (az OSC1 és OSC2 csatlakozás általános I/O kivezetés);
     ˇ EXTRC - külső elemekkel (1db ellenállás, 1db kondenzátor) beállított RC-oszcillátor (az OSC2 csatlakozás általános I/O kivezetés);
     ˇ XT - kvarckristállyal vagy kerámia-rezonátorral beállított oszcillátor 4 MHz-ig;
     ˇ LP - alacsony-frekvenciás kvarckristállyal beállított oszcillátor 200 kHz-ig.
      Az egyes üzemmódok részletes bemutatása megtalálható a Kisteljesítményű 8 bites PIC mikrovezérlők Felhasználói Kézikönyvben.

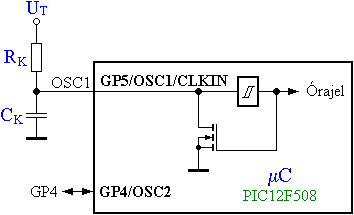

      EXTRC üzemmódban a külső elemek az OSC1 kivezetésre kapcsolódnak, az OSC2 kivezetés általános I/O csatlakozóként működik.

A PIC12F508 mikrovezérlő EXTRC oszcillátor üzemmódja
3.1-1. Ábra

Vissza a lap tetejére

      XT és LP üzemmódokban az alábbi ábrának megfelelően egy kvarckristály vagy egy kerámia rezonátor alkalmazásával kell az órajelgenerátort felépíteni. A külső alkatrészek a mikrovezérlő OSC1 és OSC2 kivezetéséhez kapcsolódnak.

A PIC12F508 mikrovezérlő XT és LP oszcillátor üzemmódja
3.1-2. Ábra

Vissza a lap tetejére

      A PIC12F508 mikrovezérlő oszcillátor üzemmódjának kiválasztása a konfigurációs szó alsó két bitjének beállításával történik a mikrovezérlő felprogramozásakor.
      A következő táblázat a beállítandó értékeket ismerteti.

3.1-1. Táblázat
Üzemmód FOSC1 FOSC0
LP 0 0
XT 0 1
INTRC 1 0
EXTRC 1 1
