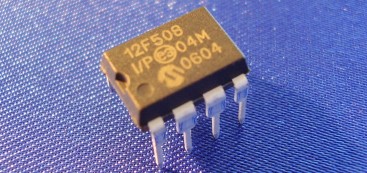

1.1. A PIC12F508 mikrovezérlő általános ismertetése

Nagyteljesítményű mikroprocesszor mag
Speciális mikrovezérlő tulajdonságok
Oszcillátor megoldások
Fogyasztás minimalizáló jellemzők
Perifériakészlet

      A PIC12F508 mikrovezérlő a Microchip 8-bites PIC mikrovezérlőinek kis teljesítményű (Base-Line), 12-bites programmemóriájú családjába tartozik.
      A FLASH programmemória, a CMOS technológia, a belső RC oszcillátor és a 8-kivezetéses tokozás alkalmassá teszi egyedi és kis sorozatú kompakt kisfogyasztású áramkörök megvalósítására is. Egyszerű alkalmazása és alacsony ára miatt jól használható az oktatásban és az amatőr gyakorlatban.
      (Gépi beültetéshez a felületre szerelhető változatok feltekercselt szalagos csomagolással is rendelhetőek, ezeket a megrendelésben egy T betű jelöli (például: PIC12F509T-I/MC).)

     · Csökkentett utasításkészletű (RISC) felépítés, csak 33 egyszavas utasítás;
     · Minden utasítás egyciklusos (az elágazások kétciklusosak);
     · 12-bit széles 512-szavas programmemória, az egyszavas utasítások 8-, és 9-bites konstansokat is tartalmazhatnak;
     · 2-szintes hardver verem;
     · Közvetlen, közvetett és relatív címzési módok mind az adat-, mind a programmemória eléréséhez;
     · 8-bites 25-szavas adatmemória;
     · 7 vezérlőregiszter az adatmemória-területen;
     · Teljesen statikus felépítés;
     · 0..4 MHz-es órajel, akár 1000 ns-os utasításvégrehajtási idő (1 MIPS).

Vissza a lap tetejére

Speciális mikrovezérlő tulajdonságok

     · Beépített állapotban való felprogramozás, program módosítás lehetősége (ICSP);
     · Beépített állapotban való programvégrehajtás nyomkövetés (ICD);
     · Legalább 100.000-szer újraírható FLASH programmemória minimum 40 éves megőrzési idővel;
     · Automatikus bekapcsolási Reset-jel (POR);
     · Indulás késleltető időzítő (DRT);
     · Programfutás felügyeleti időzítő áramkör (WDT);
     · Programozható kódvédelem;
     · Engedélyezhető külső Reset-bemenet;
     · Engedélyezhető belső felhúzóellenállások három I/O kivezetésen;
     · Szoftverből aktiválható készenléti üzemmód;
     · Kilépés készenléti üzemmódból valamely kivezetés állapotváltására;
     · Széles, 2..5,5 V-os tápfeszültségtartomány;
     · Széles, -40..+125°C működési hőmérséklet-tartomány;
     · Programozható oszcillátor-változatok;
     · Belső 4 MHz-es precíziós RC-oszcillátor.

Vissza a lap tetejére

Oszcillátor megoldások

     · INTRC - 4 MHz-es precíziós belső RC-oszcillátor kalibrációs lehetőséggel;
     · EXTRC - külső elemekkel (1db ellenállás, 1db kondenzátor) beállított RC-oszcillátor;
     · XT - kvarckristállyal vagy kerámia-rezonátorral beállított oszcillátor 4 MHz-ig;
     · LP - alacsony-frekvenciás kvarckristállyal beállított oszcillátor 200 kHz-ig.

Vissza a lap tetejére

Fogyasztás minimalizáló jellemzők

     · CMOS technológia - áramfelvétel: max. 0,4 mA (2V, 4MHz); tipikusan 100 nA készenléti üzemmódban (2V);
     · Kisfogyasztású FLASH programmemória;
     · Széles 2..5,5 V-os tápfeszültségtartomány;
     · Alacsony-frekvenciás kvarc-oszcillátor (32..200 kHz).

Vissza a lap tetejére

Perifériakészlet

     · 6 db I/O-kivezetés, ebből 1 db csak bemenet, 5 db pedig kétirányú kivezetés, külön-külön programozható adatiránnyal, 20 mA-es maximális kimenő árammal;
     · 1 db 8-bites számláló/időzítő egység.
