Tárcsás kapcsoló kiválasztása dekóder áramkörrel

      Ha háromnál több tárcsás kapcsolót szeretnénk illeszteni egy mikrovezérlőhöz, kivezetés-takarékos megoldást jelenthet egy külső bináris/n-ből 1 dekóder áramkör alkalmazása. (Ez a dekóder valójában egy digitális demultiplexer.)

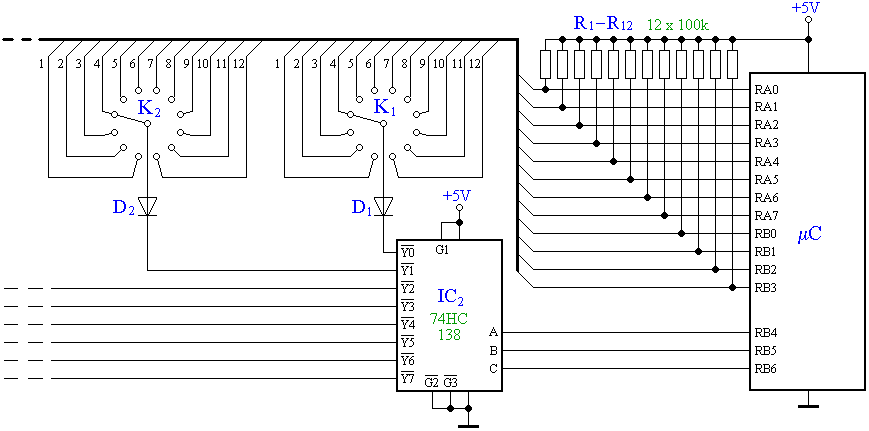

      Az alábbi ábrán egy 4..8 db tárcsás kapcsolót kezelő áramköri megoldás látható. A kapcsolók kiválasztását egy 74HC138 típusú bináris/8-ból 1 dekóder áramkör végzi, amely csupán három címbemenetével kapcsolódik a mikrovezérlőhöz.

      A dekóder áramkör A,B és C bemenetére kapcsolt bináris számnak megfelelő logikai kód a nyolc kimenet közül kiválasztja a számban neki megfelelőt. (000 - Y0; 001 - Y1; ... 111 - Y7)
      A 74HC138 típusú áramkör negatív aktív kimenő jelei miatt a 12 bites adatbusz is negatív aktív szintekkel működik. A mikrovezérlő RA0..RB3 bemenetei alaphelyzetben logikai H-szinten vannak. L-szintre csupán a kapcsoló által kiválasztott egyetlen buszvezeték kerül. Természetesen a mikrovezérlő programját is ennek figyelembevételével kell felépíteni.
      A 74HC138 integrált áramkör igazságtáblázata:

      A dekóder áramkör kiválasztó kivezetésein keresztül a test felé folyó áramot az R₁..R₁₂ ellenállások korlátozzák. Az ábrán szereplő 100 kΩ-os érték esetében az áram hozzávetőlegesen 50 µA. Ügyelni kell rá, hogy a mikrovezérlő bemenetén a létrejövő feszültségszint ne haladja meg az L-szint megengedett maximális feszültségét (például: 0,75 V). A feszültségszint csökkenthető a felhúzó-ellenállások értékének növelésével, amellyel a dekóder áramkör kimeneti fokozatán és a diódákon eső feszültség egyaránt csökken.

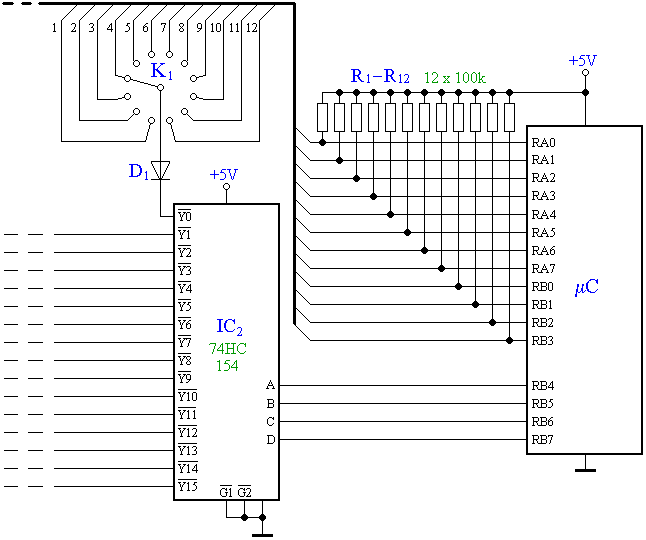

      Az alábbi ábrán egy 9..16 db tárcsás kapcsolót kezelő áramköri megoldás látható. A kapcsolók kiválasztását egy 74HC154 típusú bináris/16-ból 1 dekóder áramkör végzi, amely négy címbemenetével kapcsolódik a mikrovezérlőhöz.

      A 74HC154 integrált áramkör működése megegyezik az előzőekben felhasznált 74HC138 áramkörével, de több, 16 kimenettel rendelkezik.

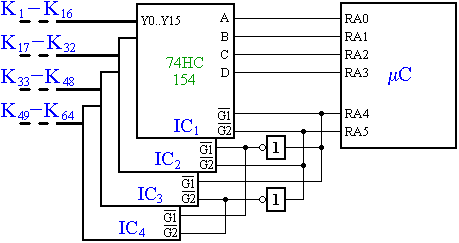

      Ezzel a módszerrel természetesen 16-nál több kapcsoló is kezelhető, ilyenkor több 74HC154 (vagy 74HC138) áramkör alkalmazásával az alábbiak szerint járhatunk el:

      A dekóder áramkörök kiválasztására azok engedélyező bemeneteit használhatjuk fel. Így egy 6 bites bináris címmel 64 db tárcsás kapcsolót kezelhetünk. (Az utóbbi ábrán csak a címzőáramkör van feltüntetve.)
      A 74HC154 áramkörök kiválasztásához két inverter segítségével állítjuk elő a vezérlő jeleket, az alábbi táblázat szerint:

Mikrovezérlő címjel		Engedélyező bemenetek								Aktív IC
RA5	RA4	IC1		IC2		IC3		IC4		IC1	IC2	IC3	IC4
		G1	G2	G1	G2	G1	G2	G1	G2
L	L	L	L	H	L	L	H	H	H	·
L	H	H	L	L	L	H	H	L	H		·
H	L	L	H	H	H	L	L	H	L			·
H	H	H	H	L	H	H	L	L	L				·
