Az RC5/T0CKI kivezetés fő funkciója a kétirányú I/O működés szoftveres irányválasztással, alternatív funkció a Timer 0 időzítő/számláló egység külső bemenő csatlakozása.

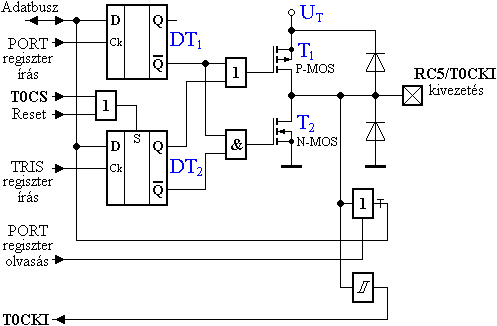

      A következő ábrán a kivezetés áramköri környezetének vázlata látható.

9.2.2-1. Ábra

      A DT₁ tároló a PORTC regiszter 5. bitje, vagyis értéke a kimenetként konfigurált kivezetés kimenő szintjét állítja be.
      A DT₂ tároló a TRISC regiszter 5. bitje, értéke a kivezetés adatirányát állítja be.
      A T₁ és T₂ tranzisztorok a kimenetként konfigurált kivezetés nagyáramú meghajtását biztosítják. Bemenetként konfigurált kivezetés esetén midkettő zárva van, így a kivezetés nagyimpedanciás állapotú.
      A Timer 0 léptető jelét kiválasztó T0CS jel "1" értéke esetén (külső léptetés) a T₁ és T₂ tranzisztorok nagyimpedanciás állapotban tartják a kivezetést.
