A GP4/OSC2 kivezetés fő funkciója a kétirányú I/O működés szoftveres irányválasztással, alternatív funkció az oszcillátor áramkör XT és LP üzemmódjának külső bemenő csatlakozása. (EXTRC üzemmódban kétirányú I/O kivezetés.) Az oszcillátor csatlakozás használata mellett az I/O üzemmód természetesen nem lehetséges.

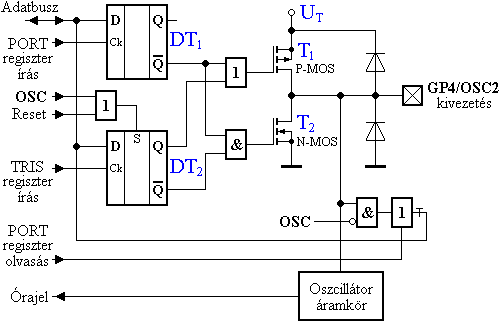

      A következő ábrán a kivezetés áramköri környezetének vázlata látható.

9.6-1. Ábra

      A DT₁ tároló a GPIO regiszter 4. bitje, vagyis értéke a kimenetként konfigurált kivezetés kimenő szintjét állítja be.
      A DT₂ tároló a TRIS regiszter 4. bitje, értéke a kivezetés adatirányát állítja be.
      A T₁ és T₂ tranzisztorok a kimenetként konfigurált kivezetés nagyáramú meghajtását biztosítják. Bemenetként konfigurált kivezetés vagy az oszcillátor bemenet használata esetén midkettő zárva van, így a kivezetés nagyimpedanciás állapotú.
      Az oszcillátor áramkör csatlakozás engedélyezése esetén (XT és LP üzemmód) az OSC jel a kimenő és bemenő áramkörök normál működését tiltja.
