Az RB2 kivezetés funkciója a kétirányú I/O működés szoftveres irányválasztással.

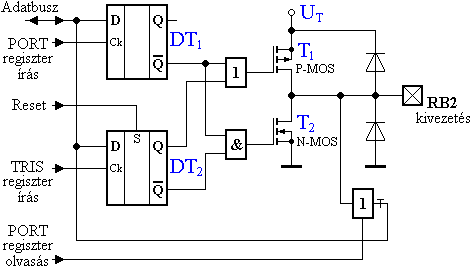

      A következő ábrán a kivezetés áramköri környezetének vázlata látható.

9.1.3-1. Ábra

      A DT₁ tároló a PORTB regiszter 2. bitje, vagyis értéke a kimenetként konfigurált kivezetés kimenő szintjét állítja be.
      A DT₂ tároló a TRISB regiszter 2. bitje, értéke a kivezetés adatirányát állítja be.
      A T₁ és T₂ tranzisztorok a kimenetként konfigurált kivezetés nagyáramú meghajtását biztosítják. Bemenetként konfigurált kivezetés esetén midkettő zárva van, így a kivezetés nagyimpedanciás állapotú.
      4 MHz-nél nagyobb órajelfrekvenciák esetén a PORTB regiszter írása és olvasása között legalább egy NOP vagy más, nem a B portot kezelő utasítást kell elhelyezni! Ez biztosítja az új kimeneti érték beállásához szükséges időt!
