8.2. A PIC16F505 mikrovezérlő programozási parancsai

Programozási parancsok
Adat betöltése a programmemóriába
Adat kiolvasása a programmemóriából
Cím növelése
Programozás indítása
Programozás leállítása
Programmemória teljes törlése

Vissza a lap tetejére

Adat betöltése a programmemóriába

      Az utasításokat egyesével, utasításonként külön Adat betöltése a programmemóriába paranccsal kell betölteni az üres (törölt) programmemóriájú mikrovezérlőbe. Az adatbetöltés után kerül sor a beléptetett utasítás programmemóriába "égetésére", amely folyamat a Programozás indítása parancs kiadásával indítható.
      A mikrovezérlő utasítás a programszámláló által mutatott memóriacímre kerül, amely cím a Cím növelése utasítással változtatható.

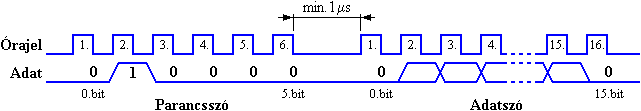

      Az Adat betöltése a programmemóriába parancs idődiagramja látható a következő ábrán.

8.2-2. Ábra

      Látható az ábrán a 6 bites parancsszó és a 16 bites adatszó bitsorrendje: először mindig a legkisebb helyiértékű bit kerül bevitelre. A 16 bites adatszó a "0" értékű Start bitből, a 12 bites utasításból, a 2-bites kiegészítésből és a "0" értékű Stop bitből áll.

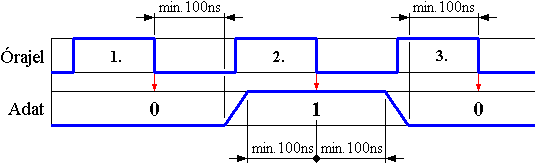

      Az Adat bemenetre vezetett adatbitek beolvasása az órajel lefutó élénél történik meg, ehhez biztosítani kell, hogy a lefutó él előtt 100 ns-mal már, és a lefutó él után 100 ns-mal még jelen legyen az érvényes adat.
      A parancsszó és az adatszó között minimum 1 µs szünetet kell tartani.

Vissza a lap tetejére

Adat kiolvasása a programmemóriából

      Az Adat kiolvasása a programmemóriából paranccsal kiolvashatóak a felhasználói program utasításai, az azonosítók és a konfigurációs szó, így lehetővé válik a "beégetett" utasítások ellenőrzése.
      A programszámláló által mutatott memóriacímen levő utasítás kerül kiolvasásra, amely cím a Cím növelése utasítással változtatható.
      A parancsszó vétele után következő második órajel felfutó élét követően a mikrovezérlő Adat csatlakozása kimenetként funkcionál és a felfutó élek ütemében, maximum 80 ns késéssel a mikrovezérlő biztosítja az érvényes adatbitet, illetve összesen a 14 adatbitet (Start és Stop bit nincs, az adatszó első és utolsó órajelének ideje alatt nincs érvényes adat a kimeneten).
      Az Adat kiolvasása a programmemóriából parancs idődiagramja látható a következő ábrán.

8.2-3. Ábra

      Látható az ábrán a 6 bites parancsszó és a 14 bites adatszó bitsorrendje: először mindig a legkisebb helyiértékű bit kerül bevitelre, illetve kiolvasásra. Az adatszó 12-bites utasítása automatikusan két nulla értékű bittel egészül ki. Aktivált kódvédelem esetén a védett terület kiolvasásakor az adatszó összes bitje nulla értékű.
      Az Adat bemenetre vezetett parancsszó-bitek beolvasása az órajel lefutó élénél történik meg, ehhez biztosítani kell, hogy a lefutó él előtt 100 ns-mal már, és a lefutó él után 100 ns-mal még jelen legyen az érvényes adat.
      A parancsszó és az adatszó között a fenti ábrának megfelelően minimum 1 µs szünetet kell tartani.

Vissza a lap tetejére

Cím növelése

      A programozási üzemmódba való belépés után a programszámláló a 7FFh értékre, a konfigurációs szó címére áll be.
      A Cím növelése parancs bevitelének hatására a programszámláló értéke eggyel nő. Az első parancs hatására a 000h címre áll be, innen egyesével léptethető a felhasználói programmemória végéig (3FFh), majd a konfigurációs memóriaterület elemeire.

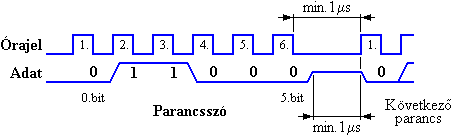

      A Cím növelése parancs idődiagramja látható a következő ábrán.

8.2-4. Ábra

      Az ábrán látható a 6 bites parancsszó bitsorrendje: először a legkisebb helyiértékű bit kerül bevitelre.
      Az Adat bemenetre vezetett adatbitek beolvasása az órajel lefutó élénél történik meg, ehhez biztosítani kell, hogy a lefutó él előtt 100 ns-mal már, és a lefutó él után 100 ns-mal még jelen legyen az érvényes adat.
      A parancsszó és a következő parancsszó között a fenti ábrának megfelelően minimum 1 µs szünetet kell tartani.

Vissza a lap tetejére

Programozás indítása

      A Programozás indítása parancs hatására a programozó feszültség rákapcsolódik a memóriacímnek és a beírandó utasításnak megfelelő memóriabitekre, elkezdődik a "beégetés", amely a Programozás leállítása parancsig tart. A Programozás indítása parancs hatására az előzőleg az Adat betöltése a programmemóriába paranccsal bevitt érték íródik be. (Lehetőség van egyetlen értékkel feltölteni a programmemória bizonyos részét egyszeri adatbevitellel és ismétlődő címnöveléssel.)
      Programozatlan (törölt) állapotban a FLASH programmemória minden egyes bitje logikai "1" értékű. A felprogramozás tulajdonképpen a kívánt bitek "0"-ra állítását jelenti.

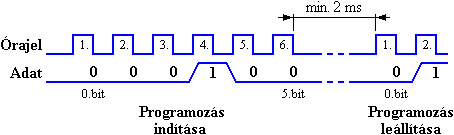

      A Programozás indítása parancs idődiagramja látható a következő ábrán.

8.2-5. Ábra

      Az ábrán látható a 6 bites parancsszó bitsorrendje: először a legkisebb helyiértékű bit kerül bevitelre.
      Az Adat bemenetre vezetett adatbitek beolvasása az órajel lefutó élénél történik meg, ehhez biztosítani kell, hogy a lefutó él előtt 100 ns-mal már, és a lefutó él után 100 ns-mal még jelen legyen az érvényes adat.
      A Programozás indítása és az utána következő Programozás leállítása parancs között a biztos "beégetéshez" 2 ms szünetet kell tartani.

Vissza a lap tetejére

Programozás leállítása

      Mivel a "beégetés" külső időzítésű folyamat, a Programozás indítása parancsot 2 ms múlva egy Programozás leállítása parancsnak kell követnie. A 2 ms-os időtartam a gyártó által megadott elektromos jellemzők betartása mellett garantáltan biztosítja a hibátlan "beégetést".

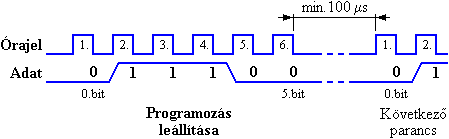

      A Programozás leállítása parancs idődiagramja látható a következő ábrán.

8.2-6. Ábra

      Az ábrán látható a 6 bites parancsszó bitsorrendje: először a legkisebb helyiértékű bit kerül bevitelre.
      Az Adat bemenetre vezetett adatbitek beolvasása az órajel lefutó élénél történik meg, ehhez biztosítani kell, hogy a lefutó él előtt 100 ns-mal már, és a lefutó él után 100 ns-mal még jelen legyen az érvényes adat.
      A Programozás leállítása parancs és az utána következő parancsszó között minimum 100 µs szünetet kell tartani.

Vissza a lap tetejére

Programmemória teljes törlése

      A Programmemória teljes törlése parancs két különböző kiterjedésű törlési lehetőséget biztosít:
     · a felhasználói programmemória és a konfigurációs szó törlése, amely akkor megy végbe, ha a törlési parancs kiadásakor a programszámláló a 000h..3FFh tartományban vagy a 7FFh értéken áll;
     · a felhasználói programmemória, a konfigurációs szó, az azonosító mező és az oszcillátor kalibrációs érték háttérregiszterének törlése, amely akkor megy végbe, ha a törlési parancs kiadásakor a programszámláló a 400h értéken áll.
      A felhasználói programmemória végén (3FFh) elhelyezett oszcillátor kalibrációs utasítás mindkét esetben törlődik, ezért azt a Programmemória teljes törlése parancs kiadása előtt ki kell olvasni és a programozáskor az adott helyre visszaírni.
      Törölt állapotban a FLASH programmemória minden egyes bitje logikai "1" értékű.

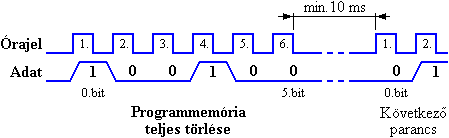

      A Programmemória teljes törlése parancs idődiagramja látható a következő ábrán.

8.2-7. Ábra

      Az ábrán látható a 6 bites parancsszó bitsorrendje: először a legkisebb helyiértékű bit kerül bevitelre.
      Az Adat bemenetre vezetett adatbitek beolvasása az órajel lefutó élénél történik meg, ehhez biztosítani kell, hogy a lefutó él előtt 100 ns-mal már, és a lefutó él után 100 ns-mal még jelen legyen az érvényes adat.
      A Programmemória teljes törlése parancs és az utána következő parancsszó között minimum 10 ms szünetet kell tartani, hogy a névlegesen 6 ms időtartamú, belső időzítésű törlési ciklus bizonyosan befejeződjön.
