1.4. A PIC16F505 mikrovezérlő tokozási változatai és kivezetés kiosztása

Tokozási változatok
A kivezetések azonosítása
A kivezetések funkciói
A 14-kivezetéses DIP tokozás
A 14-kivezetéses SOIC tokozás
A 14-kivezetéses TSSOP tokozás



Tokozási változatok

      A PIC16F505 mikrovezérlő beszerezhető tokozási változatai (a Microchip jelölési rendszerével):
     · 14P - (DIP - Dual In-line Plastic) - 14-kivezetéses műanyag tok két oldalon kivezetésekkel;
     · 14SL - (14-lead SOIC - Small Outline) - 14-kivezetéses 4x9 mm-es műanyag SMD tok, két oldalon kivezetésekkel;
     · 14ST - (14-lead TSSOP - Thin Shrink Small Outline Plastic) - 14-kivezetéses 4,4x5x1 mm-es műanyag SMD tok, két oldalon kivezetésekkel.
      A következő ábra a tokozási változatokat mutatja be méretarányos megjelenítésben (közelítőleg valósághű méretek 19"-os hagyományos monitoron 1280x1024 felbontás mellett).

1.4-1. Ábra

Vissza a lap tetejére

A kivezetések azonosítása

      A PIC16F505 mikrovezérlő kivezetéseinek kiosztását a következő ábra mutatja be (mind a három tokozási változathoz):

1.4-2. Ábra

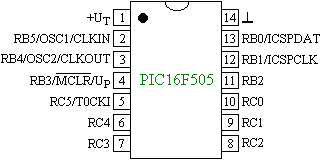

      Egy, kapcsolási vázlatok készítésénél is felhasználható ábraváltozat:

1.4-3. Ábra

Vissza a lap tetejére

A kivezetések funkciói

1.4-1. Táblázat

Kivezetés azonosítója	Kiválasztott funkció	Bemeneti áramkör	Kimeneti áramkör	Leírás
RB0 / ICSPDAT	RB0	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás, szoftveres felhúzó ellenállás hozzárendelés, ébresztés jelváltozásra
	ICSPDAT	ST	CMOS	A beépített állapotban való programozás (ICSP) adat-csatlakozása
RB1 / ICSPCLK	RB1	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás, szoftveres felhúzó ellenállás hozzárendelés, ébresztés jelváltozásra
	ICSPCLK	ST	CMOS	A beépített állapotban való programozás (ICSP) órajel-csatlakozása
RB2	RB2	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás
RB3 / / UP	RB3	TTL	-	I/O bemenet, szoftveres felhúzó ellenállás hozzárendelés, ébresztés jelváltozásra
		ST	-	Külső Reset-bemenet állandó felhúzó ellenállással (ha a kivezetés feszültsége meghaladja a tápfeszültséget, a mikrovezérlő átvált programozási üzemmódra)
	UP	-	-	Emelt programozó-feszültség bemenet
RB4 / OSC2 / CLKOUT	RB4	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás, szoftveres felhúzó ellenállás hozzárendelés, ébresztés jelváltozásra
	OSC2	-	OSC	Oszcillátor kimenet a kvarckristályhoz vagy rezonátorhoz (HS, XT és LP üzemmódokban, egyébként kétirányú I/O kivezetés szoftveres irányválasztással)
	CLKOUT	-	CMOS	EXTRC és INTRC üzemmódokban (órajel kimenetként konfigurálva) a belső órajelfrekvencia negyedének megfelelő órajelforrás
RB5 / OSC1 / CLKIN	RB5	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás
	OSC1	OSC	-	Oszcillátor bemenet a kvarckristálytól vagy rezonátortól
	CLKIN	ST	-	Külső órajel bemenete
RC0	RC0	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás
RC1	RC1	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás
RC2	RC2	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás
RC3	RC3	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás
RC4	RC4	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás
RC5 / T0CKI	RC5	TTL	CMOS	Kétirányú I/O kivezetés, szoftveres irányválasztás
	T0CKI	ST	-	A Timer 0 időzítő/számláló egység külső órajel bemenete
+UT	+UT	-	-	Pozitív tápfeszültség
(föld)		-	-	Földpont

Vissza a lap tetejére

A 14-kivezetéses DIP tokozás

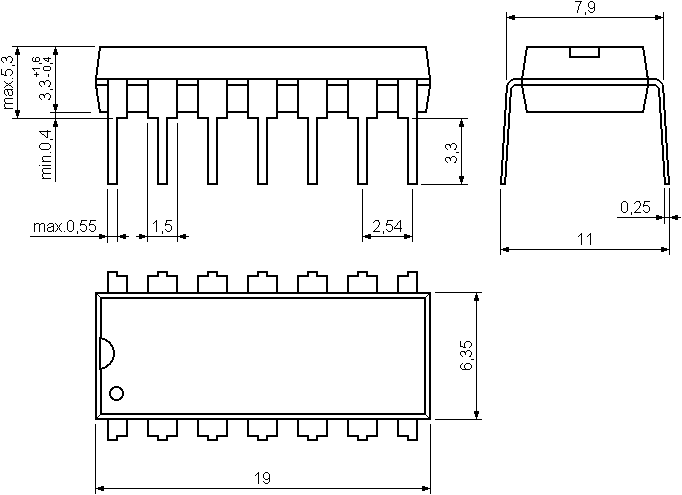

      A 14-kivezetéses DIP tokozás méreteit [mm] mutatja be a következő ábra.

1.4-4. Ábra

Vissza a lap tetejére

A 14-kivezetéses SOIC tokozás

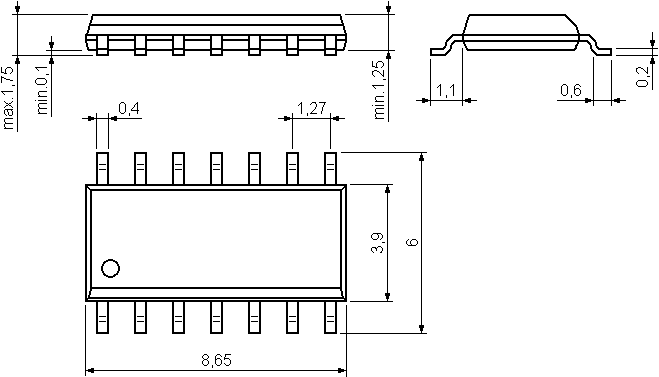

      A 14-kivezetéses SOIC tokozás méreteit [mm] mutatja be a következő ábra.

1.4-5. Ábra

Vissza a lap tetejére

A 14-kivezetéses TSSOP tokozás

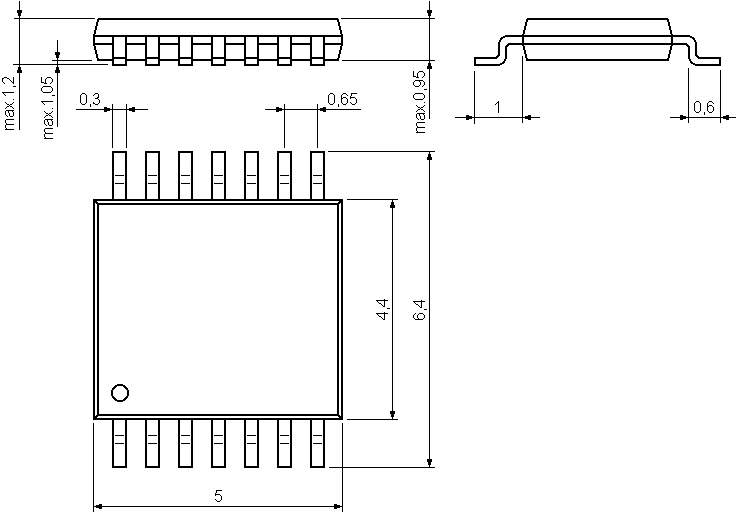

      A 14-kivezetéses TSSOP tokozás méreteit [mm] mutatja be a következő ábra.

1.4-6. Ábra
