12.2. A PIC12F510 mikrovezérlő A/D átalakító mintavételi idő




      Az analóg jel mintavételezése (a belső tárolókondenzátor feltöltése) az analóg bemenő feszültségforrás kiválasztásával indul. A megfelelő pontosságú átalakításhoz ki kell várni a kondenzátor teljes feltöltődését.
      A mintavételezési folyamat helyettesítő áramköre látható a következő ábrán.

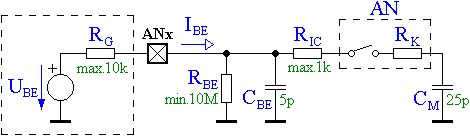

Az A/D-átalakító bemenetének helyettesítő áramköre
12.2-1. Ábra

      Az UBE analóg feszültség a feszültségforrás RG belső ellenállásán keresztül a mikrovezérlő ANx bemenetére kerül, feltölti a CBE bemenő kapacitást, valamint folyamatos terhelésként jelen van az RBE készenléti bemeneti ellenállás.
      Az analóg bemenetet kiválasztó AN analóg kapcsoló aktiválása indítja a mintavételezést az RIC és RK ellenállásokon keresztül. A CM tárolókondenzátor teljes feltöltődése után indítható a konverzió. A feltöltődési idő meghatározását nehezíti az analóg kapcsoló RK ellenállásának erős tápfeszültségfüggése.
      Az analóg kapcsoló RK ellenállásának tápfeszültségfüggését mutatja be a következő ábrán látható diagram.

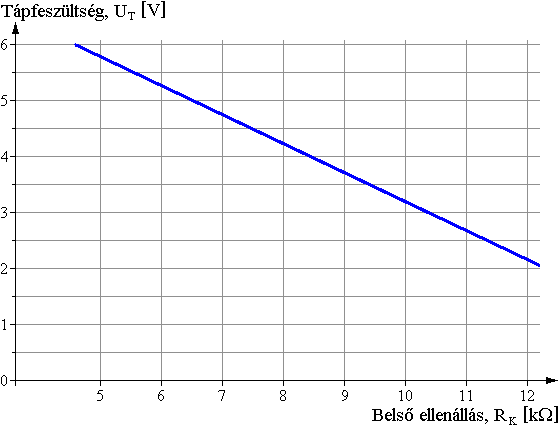

Az analóg kapcsoló belső ellenállásának tápfeszültségfüggése
12.2-2. Ábra

Vissza a lap tetejére

      A szükséges mintavételezési idő [s] számításának gyári ajánlása:

tminta = 2 · 10−6 [s] + ttöltődés [s] + t [s],

ahol:
     ˇ a 2 µs késleltetés az erősítő elemek beállási ideje;
     ˇ ttöltődés - a CM mintavevő-tartó kapacitás feltöltődésének időtartama;
     ˇ t - a hőmérséklettől függő helyesbítés.

      A CM mintavevő-tartó kapacitás feltöltődésének maximális időtartama [s] 0,5 ULSB (0,2 %) megengedett mintavételi hiba esetén:

ttöltődés = −ln(1/512) · CM · (RG + RIC + RK),

ahol:
     ˇ −ln(1/512) - a kondenzátor 99,8 %-os feltöltődéséhez tartozó időállandó korrekciós tényező;
     ˇ CM - a mintavevő-tartó kondenzátor kapacitása [F];
     ˇ RBE - a mérendő feszültségforrás belső ellenállása [Ω];
     ˇ RIC - a mikrovezérlő analóg bemenetének ellenállása [Ω];
     ˇ RK - a csatornaválasztó analóg kapcsoló ellenállása (12.2-2. Ábra) [Ω].

      A hőmérséklettől függő helyesbítés számítása:

t = (tüzemi25 °C) · (5 · 10−8 s/°C),

ahol:
     ˇ tüzemi - a mikrovezérlő várható legmagasabb hőmérséklete [°C];
     ˇ 25 °C - a vonatkoztatási hőmérséklet;
     ˇ 5 · 10−8 s/°C - a hőmérsékleti együttható.

      A mintavételi idő számításának néhány példája látható a Kisteljesítményű 8 bites PIC mikrovezérlők Felhasználói Kézikönyvben.
