9.7. A PIC12F510 mikrovezérlő GP5 kivezetés áramköre
A GP5/OSC1/CLKIN kivezetés fő funkciója a kétirányú I/O működés szoftveres irányválasztással, alternatív funkció az oszcillátor áramkör EXTRC, XT és LP üzemmódjának külső bemenő csatlakozása, valamint XT és LP üzemmódokban külső órajel fogadása. Az oszcillátor csatlakozás használata mellett az I/O üzemmód természetesen nem lehetséges.

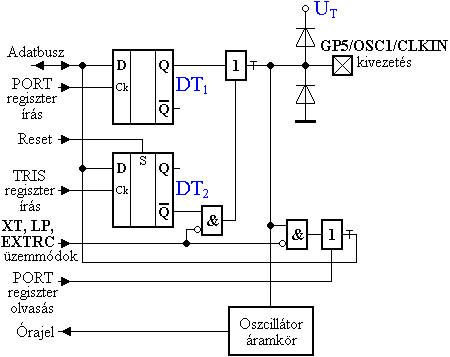

A következő ábrán a kivezetés áramköri környezetének vázlata látható.
9.7-1. Ábra
A DT1 tároló a GPIO regiszter 5. bitje, vagyis értéke a kimenetként konfigurált kivezetés kimenő szintjét állítja be.
A DT2 tároló a TRIS regiszter 5. bitje, értéke a kivezetés adatirányát állítja be.
Az oszcillátor áramkör csatlakozás engedélyezése, vagyis az EXTRC, XT vagy LP oszcillátor üzemmód kiválasztása a kimenő és bemenő áramkörök normál működését tiltja.
