1.4. A PIC12F508 mikrovezérlő tokozási változatai és kivezetés kiosztása
Tokozási változatok
A kivezetések azonosítása
A kivezetések funkciói
A 8-kivezetéses DIP tokozás
A 8-kivezetéses SOIC tokozás
A 8-kivezetéses MSOP tokozás
A 8-kivezetéses DFN tokozás
Tokozási változatok
A PIC12F508 mikrovezérlő beszerezhető tokozási változatai (a Microchip jelölési rendszerével):
ˇ
8P - (DIP - Dual In-line Plastic) - 8-kivezetéses műanyag tok két oldalon kivezetésekkel;
ˇ
8SN - (8-lead SOIC - Small Outline) - 8-kivezetéses, 4x5 mm-es műanyag SMD tok, két oldalon kivezetésekkel;
ˇ
8MS - (8-lead MSOP - Micro Small Outline Plastic) - 8-kivezetéses, 3x3x1 mm-es műanyag SMD tok, két oldalon kivezetésekkel;
ˇ
8MC - (8-lead DFN - Dual Flat No Leads) - 8-kivezetéses, 2x3x1 mm-es műanyag SMD tok, két oldalon érintkezőkkel.
A következő ábra a tokozási változatokat mutatja be méretarányos megjelenítésben (közelítőleg valósághű méretek 19"-os hagyományos monitoron 1280x1024 felbontás mellett).
| |
| 1.4-1. Ábra |
A kivezetések azonosítása
A PIC12F508 mikrovezérlő kivezetéseinek kiosztását a következő ábra mutatja be (mind a négy tokozási változathoz):
1.4-2. Ábra
Egy, kapcsolási vázlatok készítésénél is felhasználható ábraváltozat:
1.4-3. Ábra
A kivezetések funkciói
| Kivezetés azonosítója |
Kiválasztott funkció |
Bemeneti áramkör |
Kimeneti áramkör |
Leírás |
|---|---|---|---|---|
| GP0 / ICSPDAT | GP0 | TTL | CMOS | Kétirányú I/O kivezetés, szoftveres irányválasztás, szoftveres felhúzó ellenállás hozzárendelés, ébresztés jelváltozásra |
| ICSPDAT | ST | CMOS | A beépített állapotban való programozás (ICSP) adat-csatlakozása | |
| GP1 / ICSPCLK | GP1 | TTL | CMOS | Kétirányú I/O kivezetés, szoftveres irányválasztás, szoftveres felhúzó ellenállás hozzárendelés, ébresztés jelváltozásra |
| ICSPCLK | ST | CMOS | A beépített állapotban való programozás (ICSP) órajel-csatlakozása | |
| GP2 / T0CKI | GP2 | TTL | CMOS | Kétirányú I/O kivezetés, szoftveres irányválasztás |
| T0CKI | ST | - | A Timer 0 időzítő/számláló egység külső órajel bemenete | |
GP3 /  / UP |
GP3 | TTL | - | I/O bemenet, szoftveres felhúzó ellenállás hozzárendelés, ébresztés jelváltozásra |
|
ST | - | Külső Reset-bemenet állandó felhúzó ellenállással (ha a kivezetés feszültsége meghaladja a tápfeszültséget, a mikrovezérlő átvált programozási üzemmódra) | |
| UP | - | - | Emelt programozó-feszültség bemenet | |
| GP4 / OSC2 | GP4 | TTL | CMOS | Kétirányú I/O kivezetés, szoftveres irányválasztás |
| OSC2 | - | OSC | Oszcillátor kimenet a kvarckristályhoz vagy rezonátorhoz (XT és LP üzemmódokban, egyébként kétirányú I/O kivezetés szoftveres irányválasztással) | |
| GP5 / OSC1 / CLKIN | GP5 | TTL | CMOS | Kétirányú I/O kivezetés, szoftveres irányválasztás |
| OSC1 | OSC | - | Oszcillátor bemenet a kvarckristálytól vagy rezonátortól | |
| CLKIN | ST | - | Külső órajel bemenete | |
| +UT | +UT | - | - | Pozitív tápfeszültség |
 (föld) |
|
- | - | Földpont |
A 8-kivezetéses DIP tokozás
A 8-kivezetéses DIP tokozás méreteit [mm] mutatja be a következő ábra.
1.4-4. Ábra
A 8-kivezetéses SOIC tokozás

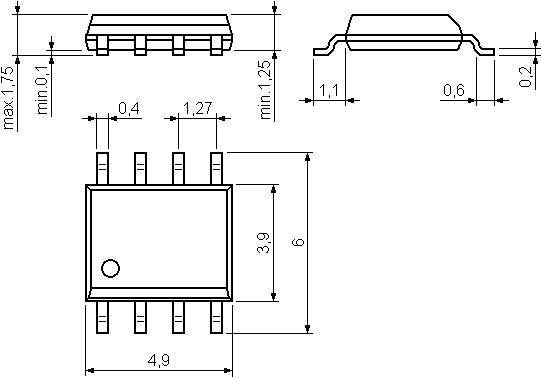

A 8-kivezetéses SOIC tokozás méreteit [mm] mutatja be a következő ábra.
1.4-5. Ábra
A 8-kivezetéses MSOP tokozás

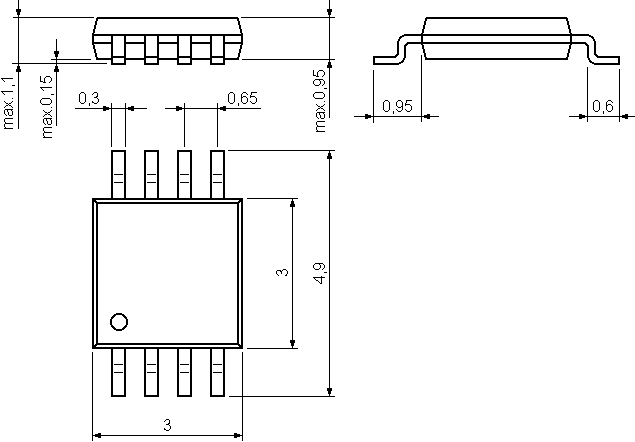

A 8-kivezetéses MSOP tokozás méreteit [mm] mutatja be a következő ábra.
1.4-6. Ábra
A 8-kivezetéses DFN tokozás

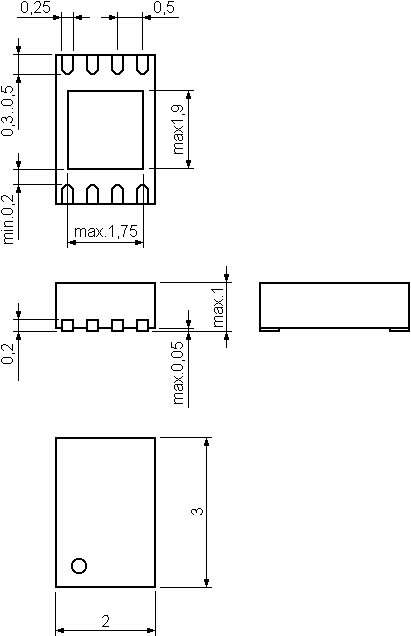

A 8-kivezetéses DFN tokozás méreteit [mm] mutatja be a következő ábra.
1.4-7. Ábra
