      A 37(48) kHz / 4 MHz-es belső RC oszcillátor a következő mikrovezérlő típusokba kerül(t) beépítésre:

      A 37(48) kHz / 4 MHz-es belső RC oszcillátorral ellátott mikrovezérlők oszcillátorfrekvenciája szoftverből választható a két érték közül. A frekvenciaváltást programfutás közben is el lehet végeztetni, habár az átváltás idejére a programfutás szünetel. A 37 kHz-es takarékos üzemmód használata olyankor célszerű, mikor az áramköri sajátosságok miatt nincs lehetőség a SLEEP állapot kiváltására. (Az újabb fejlesztésű PIC16FxxxA mikrovezérlőkbe már nem 37 kHz-es, hanem 48 kHz-es RC oszcillátor van beépítve.)
      Az átváltás a PCON regiszter OSCF bitjének változtatásával végezhető. A "lassítás" ideje (illetve a mikrovezérlő leállási ideje) a 100..300 μs tartományban van. A "gyorsítás" pedig 1,25..3,25 μs-ig tart. (Az újabb, 48 kHz-es PIC16FxxxA mikrovezérlők esetében az átkapcsolási késleltetés két aktuális és nyolc új órajelciklus, azaz a "lassítás" 150..200 μs, a "gyorsítás" 40..50 μs ideig tart.)
      Az oszcillátor frekvenciájának finomhangolására nincs lehetőség. A gyárilag (5 V-os tápfeszültség és 25 °C-os hőmérséklet mellett) kalibrált 4 MHz-es frekvencia 5 V-on a 3,65..4,28 MHz-es, 2,5V-on a 3,55..4,31 MHz-es tartományban marad, a teljes -40..+125 °C hőmérsékletintervallumban.

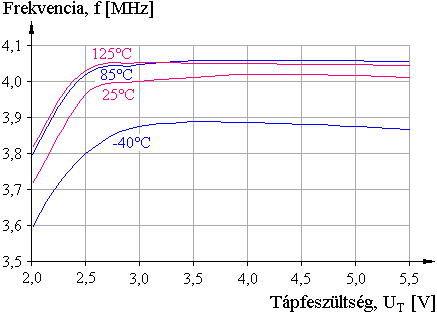

      A 4 MHz-es oszcillátorfrekvencia hő- és tápfeszültségfüggésének átlagértékei (PIC16F62x):

3.5.2-1. Ábra

      A 37 kHz névleges oszcillátorfrekvencia hő- és tápfeszültségfüggésének átlagértékei (PIC16C717, PIC16C770, PIC16C771, PIC16F62x):

3.5.2-2. Ábra
