3.4. Oszcillátor külső RC elemekkel
Azoknál az áramköri feladatoknál, ahol a pontos időzítés nem szempont, ez az oszcillátortípus a legolcsóbb megoldás. Frekvenciatartománya: 0..4MHz. A frekvencia pillanatnyi értéke az RC értékeken kívül erősen függ a tápfeszültségtől és a környezeti hőmérséklettől.
Ehhez az oszcillátormegoldáshoz az RC üzemmódot kell a mikrovezérlő konfigurálásakor kiválasztani.

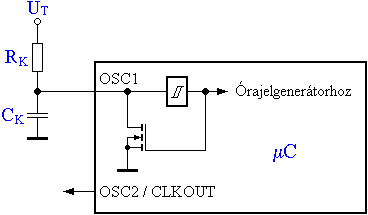

Az RC oszcillátor áramköri megoldása látható a következő ábrán.
Az RK érték felvételét a gyártó a 3..100kΩ tartományban ajánlja. Az RK = 2,2kΩ érték alatt az oszcillátor működése instabillá válhat, vagy akár meg is állhat. Túlzottan magas értékeknél (például 1MΩ) viszont a zajérzékenység növekedése miatt már jelentős szabálytalanságok léphetnek fel.
Az ábrán látható oszcillátor a CK = 0 értéknél, vagyis kondenzátor nélkül is működőképes. Ilyenkor a bemenet, a kivezetések és a nyomtatott áramköri mintázat kapacitása határozza meg a működési frekvenciát. Mivel ilyen esetben (CK = 0) a frekvencia szabálytalanul, sőt hirtelen ugrásokkal változik, a gyártó a megfelelő stabilitás érdekében egy CK = 20pF minimális kapacitásértéket javasol.

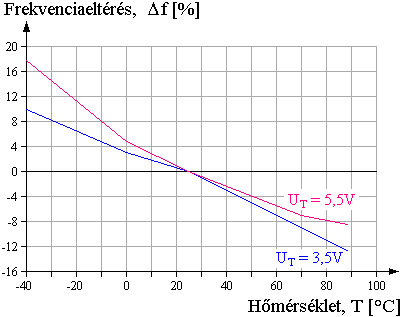

Az oszcillátorfrekvencia hőmérsékletfüggését mutatja a következő ábra.

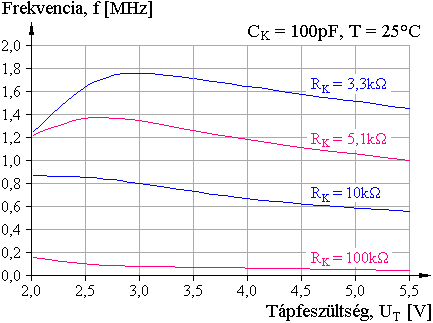

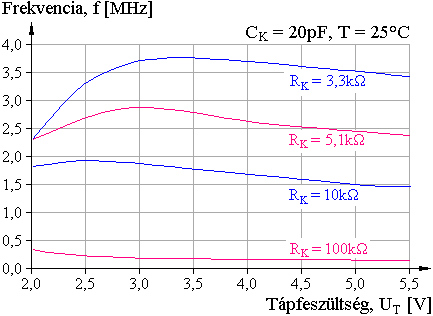

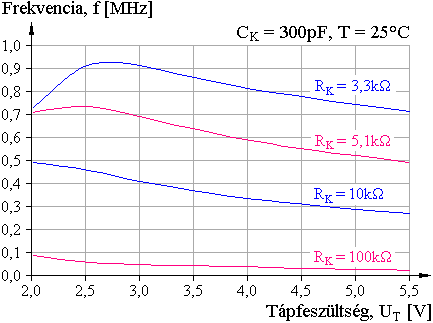

Az oszcillátorfrekvencia előzetes becsléséhez a mikrovezérlők adatlapjain különböző diagramok találhatóak, amelyek bemutatják a frekvencia alakulását a tápfeszültség függvényében számos konkrét ellenállás-kondenzátor alkatrészpár esetén. A következő ábrákon szemléltetés végett a PIC16F87x mikrovezérlők diagrammjai láthatóak.
Az RC oszcillátor indulási folyamata egyszerű. A tápfeszültség megjelenésével a CK kondenzátor töltődni kezd, majd amikor feszültsége eléri a belső oszcillátoráramkör küszöbfeszültségét, az oszcilláció megindul.
