3.2.3. PLL áramkörös frekvencianégyszerező
Az USB (Universal Series Bus) illesztőt tartalmazó mikrovezérlőkben (PIC16C745 és PIC16C765) különleges oszcillátormegoldás található. Ezek az eszközök a következő oszcillátorüzemmódokban képesek működni: EC, E4, HS és H4.

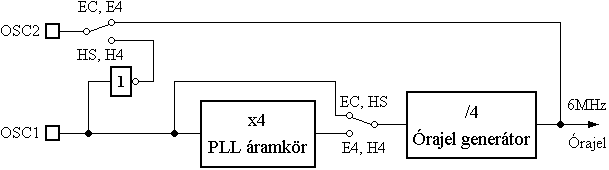

A PLL áramkörös frekvencianégyszerező a következő ábrán látható blokkvázlat szerint van az órajelkezelésbe beiktatva.
Látható, hogy a frekvencianégyszerező PLL áramkör mind külső órajelnél, mind HS üzemmódú kvarcoszcillátor esetén beiktatható. A belső kapcsolókat természetesen a konfigurációs regiszterek egyes értékei vezérlik.
Mivel az USB kommunikációhoz 24MHz-es oszcillátorfrekvencia, illetve 6MHz-es belső órajelfrekvencia szükséges, ezek a mikrovezérlők kifejezetten ezekre a frekvenciákra készültek (nincs LP és RC üzemmód).
A frekvencianégyszerezés biztosítja, hogy egy 6MHz-es kvarckristály alkalmazásával már biztosítható, a 24MHz-es oszcillátorfrekvencia a mikrovezérlő belső órajelgenerátora számára. A frekvencianégyszerezővel természetesen egy külső 6MHz-es órajel is kezelhető.
HS és EC üzemmódokban a PLL áramkör használaton kívül van, ilyenkor a beépített órajelgenerátor egy 24MHz-es kvarckristállyal felépített oszcillátoráramkörről, illetve egy külső 24MHz-es jelből kapja táplálását.
Az E4 oszcillátorüzemmódban a mikrovezérlő OSC2 kivezetésén az OSC1 órajel bemeneten bevezetett órajel frekvenciájával azonos frekvenciájú jel van jelen: fOSC2 = fOSC1; EC üzemmódban pedig: fOSC2 = fOSC1/4, vagyis a bevezetett jel frekvenciájának negyede.
