3.2. Kristály oszcillátor, kerámia rezonátor


      Az LP, XT és HS oszcillátor üzemmódokban az alábbi ábrának megfelelően egy kvarckristály, illetve egy kerámia rezonátor alkalmazásával kell az órajel generátort felépíteni.
      A külső alkatrészek a mikrovezérlő OSC1 és OSC2 kivezetéséhez kapcsolódnak.

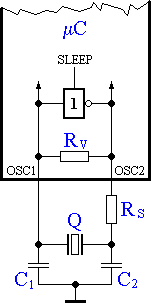

Kvarckristály vagy kerámia rezonátor alkalmazása
3.2-1. Ábra

      Az RV beépített visszacsatoló ellenállás értéke 2..10 MW, a kiválasztott működési üzemmód függvényében. Így az üzemmód kiválasztásával tulajdonképpen az ábrán is látható belső inverter erősítését állítjuk be (nagyobb frekvenciához nagyobb erősítést). Ezen inverter működésének tiltásával történik az oszcillátor leállítása SLEEP (minimális áramfelvételű, készenléti) üzemmódban.
      Az RS túláramvédő-ellenállás a Q kvarckristály, illetve kerámia rezonátor terhelési szintjének korlátozására szolgál. Ennek értéke a felhasznált kristály vagy rezonátor tulajdonságainak függvénye, amelyek a gyári adatlapokon megtalálhatók.
      A C1 és C2 fázistoló kondenzátorok az oszcilláció létrejöttét biztosítják. Értékük növelésével az oszcillátor működése stabilabbá válik, az idulási folyamat viszont lassul, és fordítva.
      Az alkatrészmegválasztásról bővebben.

      A belső áramkör párhuzamos metszésű kvarckristályokhoz van kialakítva. (1MHz felett általában már csak úgynevezett A-T metszésű kristályokat gyártanak, amely kialakításmóddal akár 40MHz-es alapharmonikus frekvenciájú alkatrész is kialakítható.) A fenti ábrán látható áramkör természetesen csak alapharmonikus oszcillátorok kialakítására alkalmas.

Fémtokozású kvarckristály Fémtokozású kvarckristály Fémtokozású kvarckristály Felületre szerelhető kvarckristály
3.2-1. Kép

Vissza a lap tetejére

      A kerámia rezonátorok olcsóbbak a kvarckristályoknál, viszont frekvenciapontosságuk és hőfüggésük sokkal rosszabb.

Kerámia rezonátor Kerámia rezonátorok
3.2-2. Kép

      A gyártók kínálatában szerepelnek a kondenzátorokkal egybetokozott kerámia rezonátorok. Ezzel tovább csökkenhet a felhasználandó alkatrészek száma. Természetesen elveszítjük a finomhangolás lehetőségét is.
      Az alábbi ábrán láthatjuk a háromkivezetéses rezonátor-kondenzátor alkatrész alkalmazását.

Kondenzátorokkal szerelt kerámia rezonátor alkalmazása
3.2-2. Ábra

Kerámia rezonátor kondenzátorokkal Kerámia rezonátor kondenzátorokkal
3.2-3. Kép

      Kvarckristály vagy kerámia rezonátor?
      Frekvenciapontosság, öregedés és ár tekintetében ad összehasonlító tájékoztatást a következő táblázat.

3.2-1. Táblázat
A rezgéskeltő
típusa
Frekvenciapontosság
(+25°C)
Hőmérsékleti stabilitás
(-20°C..+80°C)
Öregedés Ár
Kvarckristály ±0,0003%..0,005% ±0,001%..0,005% ±0,0003%..0,0005%/év 32,768kHz órakvarc - 50..100Ft
1..3MHz - 200..1000Ft
3..50MHz - 120..200Ft
Kerámia
rezonátor
±0,1%..0,5% ±0,3%..0,5% ±0,1%..0,3%/10 év 50..80Ft
